英國雷迪PCM+管道防腐檢測儀是由便攜式發射機和手提式接收機組成，通過該發射機饋送一種接近直流的信號電流給管道,接收機對沿管道傳送的這種特殊信號電流進行探測，并顯示出信號電流的強度和方向。

      英國雷迪PCM+管道防腐檢測儀是由便攜式發射機和手提式接收機組成，通過該發射機饋送一種接近直流的信號電流給管道,接收機對沿管道傳送的這種特殊信號電流進行探測，并顯示出信號電流的強度和方向。即使在管道與其它金屬結構接觸，或有干擾，或管道擁擠的情況下，都能準確、容易地對管道進行定位，并繪制管線圖能給出管道上電流的分布和電流的方向，該電流實際上就是管道上的CP電流***的評估管道的防腐層狀況，低***指示，減少不必要的開挖提供數據記錄，并通過藍牙和PDA或PC連接現場審視圖形配上A字架，***定位防腐層破損點減少了工作和維修費用，提高測量速度,PCM系統的專用大功率發射機能使信號的檢測距離長達３0公里。

PCM-Tx管道防腐層檢測儀發射機特點

· 150瓦大功率；
· 范圍30公里（19英里）@4Hz電流。

PCM+管道防腐層檢測儀接收機特點

手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向， 然后提供給操作者。接收機能夠提供需要的運算同時瞬時顯示結果。提供給操作 者一種通過和金屬管道相連以及定位防腐層破損來確定陰極 保護系統管道故障點的***方法。

A字架

附件A字架來連接接收機可以進行防腐層破損和絕緣性的 ***定位。PCM+接收機的顯示屏能夠顯示故障方向，正 在使用的CD方向箭頭，使故障點更容易定位PCM+也顯 示流過A字架腳針的dB微電壓讀數，同時可以在不同的故 障點之間進行對比，確定*嚴重的故障。這個數值可以便 捷的儲存到PCM數據庫中，通過藍牙上載到PDA或者PC機中。

 PCM+管道防腐層檢測儀接收機特點
· ***定位和PCM于一體；
· 數據完整性；
· 自動信號衰減；
· ***的電流方向功能；
· 自適應接地補償；
· 電力模式測量深度；
· 電流測繪 ；
· 3秒鐘之內ACCA繪圖；
· *多可以存儲1000個數；
· 多達1000個數據記錄；
· 通過藍牙將測繪數據實時上載；
· 整合GPS數據；
· PDA和PC機的免費分析軟件；
· 和標準的GIS軟件兼容；
· 圖形測繪模式深度定位電流相同步；
· 低電量損耗，全天測量；
· 背光/原聲。

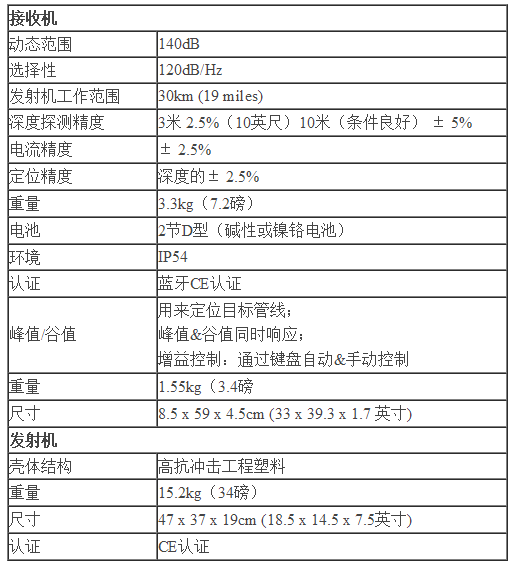

PCM+管道防腐層檢測儀技術參數：
