上世紀末、本世紀初，傳統排水管道在運行過程中發現腐蝕、接頭滲漏等問題，嚴重污染地下水環境。在這個背景下，新型化學建材管由于其良好的防腐性能和節能性能得到了廣泛應用。如高密度聚乙烯螺旋纏繞管、雙壁波紋管等結構壁管材被廣泛用于大口徑排水管道中。

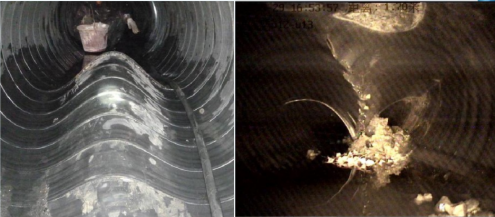

然而在我們檢測過程中發現多數化學建材管出現變形、破裂甚至坍塌等結構性缺陷，致使原有管道過流面積嚴重縮小，極易造成暴雨期間的內澇。

由于填海地區及填胡地區，管道埋置地層多為地下水位較高的軟弱土，流砂地層中。致使化學建材管更容易產生結構性確缺陷，且帶來的在往往更為嚴重，而如果采用開挖施工的話，不僅成本高、影響也很大。

化學柔性管產生缺陷的原因

1、理論分析：柔性管道與管壁彈性模量及管周土變形模量有關，其值越高則承載能力越高，反之越低；

2、材質原因：管道材質不能達到應有的環剛度；

3、施工原因：管道地基及周圍回填土壓實度不夠；

舊的解決方案

1、針對柔性管道變形問題，開挖施工成本高，且影響較大；

2、采用穿插鋼管或PE管的方法（大管套小管），周圍空隙注漿；

3、缺點:過流面積損失較大，其他地方管道不能得到加強，仍有導致缺陷產生的可能；

新的解決方案

針對該問題，我司力求采用非開挖工藝修復塌陷問題，并盡量減小對原管道過流能力的影響。

采取的非開挖修復措施

首先，采用小導管注漿的方式使變形、塌陷部位周圍軟弱土層、流沙地層固結；

其次，待管道周圍地層固結，確認安全后，將變形、塌陷部位用管片切割，掏出塌陷部位土體，同時內襯鋼管；

最后，采用紫外光固化修復工藝對整個管道進行全內襯修復，使管道整體結構性得到加固，改善管道表面水力性能及防腐性能；

紫外光固化修復技術

紫外光固化內襯修復技術是cipp內襯修復的一種，原理是將玻璃纖維編織成管狀形狀，然后注入樹脂后拉入原有管道，在在外等的作用下固化形成具有***強度的內襯管以實現管道修復加固的目的。

適用性：DN200~DN1600排水管道修復；

玻璃纖維：ECR-玻纖，耐酸堿防化學腐蝕，無粘合劑、無化學試劑；

樹脂：適用高品質UP和VE不飽和樹脂（內含光子觸發劑），耐酸堿防化學腐蝕；

廣州迪升為城市建設和企業的改擴建工作獲取準確的地下空間數據提供技術服務www.1000liwu.com.cn
