管道作為城市建設中的一份子，扮演著運輸介質載體的角色，對我國經濟的發展有著重要的作用，其用途廣泛，它可以運輸多種物質，如氣體、液體、固體裝置，主要是用在以下領域：給排水、供熱、供煤氣、長距離輸送石油和天然氣、農業灌溉、水利工程和各種工業裝置中，所以管道一旦破損的話，將會是一件讓人非常頭疼的事情，尤其是在排查和維修時會耗費大量的人力和物力。

地下排水管道會因?yàn)楦鞣N原因出現錯口、開裂、腐蝕、異物堵塞和污泥淤積等現象，國內大部分地區仍采用人員下井清淤和管道開挖的方法排除管道的疑難雜癥，這種模式雖然能解決問題但對環境的影響大，費用***率低、存在人員安全隱患，社會成本較高，只適用于較小的維護工作量，難以適應現代管網維護的工作要求。

現今使用***普遍的檢測工具是管道閉路電視檢測系統 （ Closed-Circuit Television ） （簡稱 CCTV ） ，是專門應用于地下管道檢測的工具 。

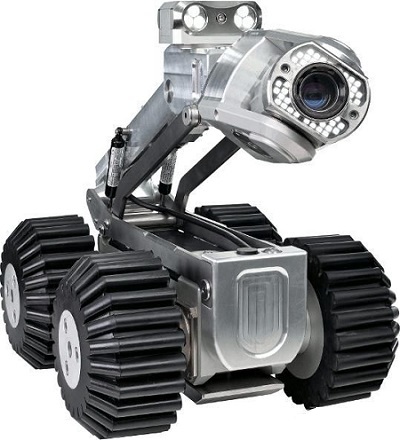

iPEK 是目前市場上比較輕便的多功能排水管道內窺檢測系統，它采用模塊化設計，管道檢測直徑范圍為150-900毫米，可廣泛地應用于各種管道情況。它的爬行器在同級別中是***輕巧的，可以通過較小的管道并適宜各種復雜的管道情況。系統可通過手持式控制器控制鏡頭焦距、照明燈光和爬行器。

適用范圍:IPEK600主要應用于150mm到1500mm管道的探測和攝像，iPEK 900適用于230mm到1500 mm大口徑的污水、雨水、石油、蒸氣、供水等管道的探測和攝像。

CCTV管道檢測作為多種目的用來對管道情況進行了解，包括排水管道竣工驗收、管線交接檢查、管網普查、管線調查、定期檢測、工程搶修配套等，CCTV檢測可使地下管網一目了然。

CCTV檢測涉及的分項有：長距離動遷、管道封堵、管網調水、管道疏通、管道攝像檢測。

排水管道檢測的方法如下：

1.首先通過使用常規測量設備，獲得此管道系統地面高程，檢查井坐標，管道埋深，管徑等詳細數據。為后期通過官網GIS系統進行分析提供數據基礎。

2.然后通過IPEK機器人CCTV檢測設備對管線從上游到下游一次進行視頻檢測。包括檢測雨水口的連接管，通過錄像和圖片抓拍兩種方式對檢測結果進行存儲。現場圖片除了可以反應被檢測管道中實際狀況以外還可以通過輸入的方式顯示該段管道的位置信息和檢測時間等。

3.最后結合管線地理信息數據和CCTV檢測結果對管道的情況進行綜合分析，針對所出現的不同情況提出解決整改方案。

結語：通過對不同地點的排水管網***排查，技術人員不但對設備使用有了深入了解，而且在其他一些***排查項目中也對CCTV檢測設備進行合理利用。例如：在對部分出現裂紋的路面進行排水管道的檢測過程中由于使用CCTV檢測儀設備能很快便確定道路下方管道是否存在滲漏等狀況。
