近年來，隨著我國經濟的快速發展，我國各大城市開始頻繁“改造升級”，地下管線改造首當其沖。隨處可見的地下管線改造施工，不僅妨礙交通，還對財力、物力、人力造成了很大的浪費。而且由于施工單位在檢測時，對地下管線位置不清楚，或由于年代久遠無法查明地下管線具體情況等導致大雨內澇、路面坍塌、管道泄漏等事故的發生。而這當中很多事故是基建公司對地下管線位置不清楚而造成的，對基建公司來說，城市未知管線是潛在的巨大危險，所以了解現有管線和其他地下基礎工程的位置和埋深對市政施工來說是非常重要的。

地質雷達原理

地質雷達是以地下所探測介質的介電常數差異為基礎的一種無損物探方法。主要是通過向地下發射高頻電磁脈沖，主頻為數十兆赫至幾千兆赫之間，以寬頻帶短脈沖形式，當脈沖在地層下遇到變化的界面時就會產生反射波。反射波傳回地表后被接收天線所接收，并將其傳入主機進行記錄和顯示，再經過資料的后處理，進行反演解釋便可得到地下巖、土層的分界面及地下管線的位置、埋深等參數。

管線探測前準備工作

為了取得較佳的探測效果，在探測之前，應先對探測目標進行充分調查，如目標管線的物性及大致的走向等。對目標管線附近的地下埋設物也要有較為***的了解，特別是對附近管線的基本情況（如管徑、大致位置、大致埋深、鋪設走向等）要有充分的了解，以便于與管線儀器的探測結果進行對比，并排除淺部管線的影響，方便確定目標管線。

管線探測的工作思路和流程

第一階段：分析探測區區域地下管線概況，設置地質雷達參數，設計地質雷達測線布置方案；

第二階段：戶外數據采集，本階段主要是根據室內設計的測線布置方案，利用管線探測設備對探測區域進行現場作業，采集相關的剖面數據；

第三階段：數據處理和解釋，本階段通過對所采集的數據進行處理和分析，結合探測區的實際情況，綜合各個雷達剖面的解釋結果，得出待測管線的地下埋藏情況。

管線探測時需要遵循以下步驟

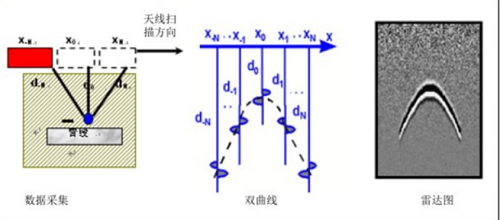

①使用GPR檢測目標管線時，若出現雙曲信號，操作人員使用鼠標標記信號位置，以信號最大值為準。

②在操作人員標記的位置周圍，表明物體性質發生改變，窗口大小不同的數據要調整到標準窗口20620像素，輸出函數的位置儀函數大的值為準，標記的函數輔值大小代表了目標物體的大致情況。

③完成上述步驟后，使用計算機進行數據分析，系統允許操作人員在分析數據時進行適當的修改，修改輔值為90%~110%，這樣可以使我們分辨尺寸相似的雙曲線，甚至可以分辨土層成分的變化。

結語：地質雷達在探測城市地下管線方面起著非常重要的作用，雖然不能替代管線儀，但是在探測非金屬管線和其它方面有著管線儀無法比擬的優勢，是探測非金屬管線的***工具。不過，由于地質雷達波形復雜，在處理波形時容易出現誤判現象，所以就需要檢測人員有***的經驗，而且對于管線位置要求度較高時，其應用將變得有限。
