地下管線探測儀的使用教程及安裝方法：管線探測儀是當前埋地管道定位以及外防腐層檢測中廣泛使用的設備，由于受使用者技巧和經驗的局限，儀器在使用過程中存在著對儀器原理理解不深，使用方法不當，而未發揮出儀器本該有的功效。地下管線探測儀是利用電磁感應的原理對地下金屬管道和電纜的走向和深度進行準確定位以及管線外表層的故障點。操作者可以通過大屏液晶顯示信號強弱、條柵、箭頭以及聲音提示來判斷電纜的位置及故障點。地下管線探測儀不但可以用于查找電纜（帶點或者不帶電）路徑，而且也可以用于尋找直埋電纜故障。

地下管線探測儀安裝方法

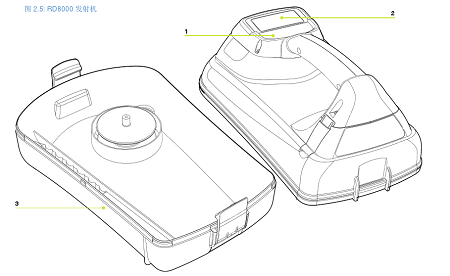

1、安裝發射機

a.安裝位置：通常選擇在距離探測點2KM范圍內（30m以上）的一個試樁（陰保樁）上安裝為宜；

2、安裝步驟

a.將發射機平放在地面上，管道上方為宜；

b.將接地極插入土壤，插入位置距離管道3m左右為佳（距離管道越遠信號越好，可根據電纜長度進行調節），插入長度不小于接地極長度的三分之二；

c.連接配套電纜：紅色電纜專用插口段連接發射機，另一端連接管道（陰保樁上的接線樁），黑色電纜專用插口段連接發射機，另一端連接接地極；

d.檢查接線是否正常，無松動，確保無虛接狀態；

e.發射機開機調試：按下開機鍵，開機后調節電流信號強度道合適位置（測試點越遠，信號強度調節越強，但強度越大越費電）；

3、探管儀開機調試

a.按下開機鍵，開機后檢查電源電量；

b.調節探管儀頻率，使其與發射機相同；

4、測試

在距離發射機100m左右出的位置選擇點進行測量，檢查測量結果是否準確，如果不準確可以再次進行調試；

5、現場測量

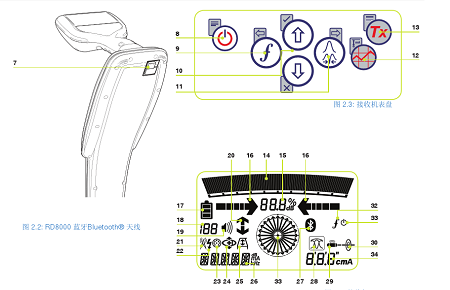

a.單手握住探管儀在探測點附近走動，盡量垂直地面，探管儀底部需接近地面，根據屏幕上箭頭鄒游移動，當出現“→←”箭頭時，此時的位置即為管道中心位置；

b.將探管儀緊貼地面，屏幕顯示值即為此處管道埋深；

c.以相同方法在測兩點以上管道位置，氣連線即為管道走向；

d.按需求對管道位置做好標記，記錄管道埋深數據；

6、測試完畢關機

a.關閉發射機、探管儀，檢查確認儀器狀態，關閉后屏幕上無任何顯示；

b.整理現場工具，取出電池單獨存放，以免電池對儀器的腐蝕；

問：找不到信號怎么辦？

答：如果在檢測時找不到信號，一般是探測點距離發射機過近，受發射機本身影響，應向遠處尋找探測點，建議30m以外。

問：管線儀探測時有什么干擾因素？

答：在高壓輸電線附近會有很強的干擾，影響探測，因此不宜選做探測點，應避免。在高壓輸電線附近的管道位置及埋深會受其影響產生誤差，所以不能作為施工依據，只能作參考，人工探管的結果才是施工依據。
