地下管網關系到城市生存與發展，構建智慧管網已經成為智慧城市的重要內容之一。

       燃?xì)夤芫€是城市地下管線的重要組成部分。前期燃?xì)夤芫€鋪設主要以金屬管線為主，后期由于PE管線具有抗污染性強、重量輕、造價低、不易腐蝕、易于埋設和維修等優點，目前已經越來越多的用來替代金屬管線。

      地下金屬管線的探測技術已趨于成熟，目前主要由電磁法、地震波法、電法、紅外輻射法等技術方法進行探測。但因?yàn)镻E管線不導電也不導磁，基本絕緣，常用的金屬管線探測器無法對其探測，所以目前PE管線的探測仍是一個技術難題。

      由于歷史原因，部分年久的地下管線無圖紙或圖紙不準確，地面參照物改變或消失，原有***位置不準確，造成無法獲知地下管線的準確位置。在市政管線交叉施工，管理和維護燃?xì)夤芫W(wǎng)安全等帶來了很大的困難，給城市安全帶來很大的隱患，直接開挖費時費力， 如何快速、準確、方便地探查PE管線，這是一個急需解決的問題。

      很多城市目前已埋設但情況不明且無詳細準確竣工資料的燃?xì)夤芫€仍占不小的比例,為查清已埋設的燃?xì)夤芫W(wǎng),便于今后調度、維護、施工、搶險等工作的順利進行,需要采用更加***的探測技術方法,加速城市地下燃?xì)夤芫€的探測普查,對已埋設但情況不明的各種地下燃?xì)夤芫€也進行探測標定,查明平面位置、高程、埋深、走向、規格、性質等數據信息。

地下燃?xì)夤艿赖慕鉀Q方法

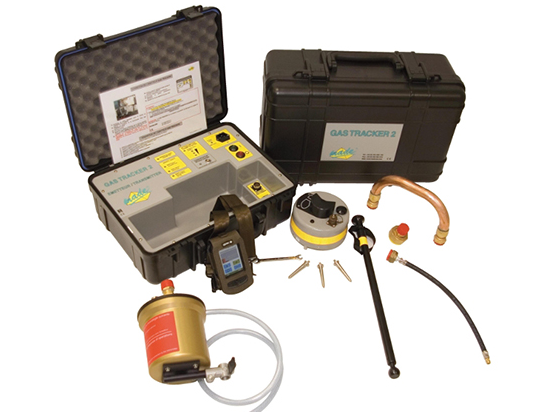

埋地管道定位儀

       使用燃?xì)釶E管道聲波定位儀，根據管線的敷設狀況，選擇接入放散閥或調壓箱等接口，對燃?xì)夤艿乐械娜細馐┘犹厥庹{(diào)制的聲波震動信號，聲波震動信號在燃?xì)夤艿乐许樦細庀蚯皞鬏敚樦細夤艿老蚯皞鬏數倪^程中也會帶動PE管的振動，PE管振動再帶動埋設管道的土壤的振動，土壤振動再帶動地面振動，在遠端用接收器在地面上采集聲波震動信號的強弱，根據聲波震動信號的特性和強弱來定位管道的位置。

該燃?xì)釶E管道聲波定位儀探測方案特點：

1、因信號只能在燃?xì)夤艿乐袀鬏敚赃@種探測方案不怕干擾，不會測錯測偏。

2、管道所埋設土壤越均勻越硬越有利于探測。

3、燃?xì)夤艿拦軓皆酱笕細夤艿乐袣怏w壓力越大越有利于探測。

4、燃?xì)夤艿拦諒澰缴偃ㄔ缴偌s有利于探測。

如下情況不容易探測出PE管道：

1、管徑埋深超過4m的PE管道

2、管徑小于50mm的或者調壓箱接口小于20mm的PE管道

3、壓力非常小的低壓管道。

4、地下是軟土綠化帶等軟質地面
