CCTV檢測技術的發展概述與應用
2018-12-06 來自: 廣州迪升探測工程技術有限公司 瀏覽次數:1672
CCTV檢測系統發展概述
管道的檢測是進行修復和合理養護的前提，目的是了解管道內部狀況。根據管道內部狀況，可以確認管道是否需要修復和應采用何種工法，可以科學地制定養護方案。對于人員可以進入的大管徑管道，從經濟上來說，可以派施工人員直接進入檢查記錄。而對于人員無法進入的管道，則***采用其他的方法。現如今使用***普遍的檢測工具是管道閉路檢測系統（簡稱：CCTV檢測機器人），是專門應用于地下管道檢測的工具。該系統出現于20世紀50年代，技術的成熟期是該世紀的80年代。通常，CCTV系統安裝在一臺迷你校車上，可以進入管道進行攝像記錄。技術人員根據檢測錄像，進行管道判斷，以此確定下一步管道修復采用哪種方法比較合適。對于管內水位較高的情況，CCTV不能有效地拍攝水下的情況時，聲納檢測系統可以進行代替工作，掃描出水下的積泥、異物和重大結構損壞問題，基本解決了CCTV的不出之處。
現如今生產CCTV檢測系統的產商有很多，例如：IBAK公司、Per Aarsleff A/S公司、Telespec、Pearpoint 與Radiodetection等眾多公司。雖然CCTV檢測系統種類繁多，但是其功能確各不相同。通常，CCTV檢測系統有自走式和牽引式兩種。由于近年來自走式CCTV檢測系統操作技術越來越成熟，所以成為當下的主流。
國內應用現代檢測系統的城市較少，上海、北京、廣州、深圳等大城市近兩年來以做了不少的嘗試。廣州迪升集團在管道CCTV檢測方面已經走在全國的前列，完成了大量的檢測工程項目，因此受到廣大業主的一致好評。國外一些發達***已經建立了自己的技術體系。而且各個***的做法和標準都不一樣，其中英國WRC（水務中心）標準、丹麥標準和日本標準具有***的代表性。除了標準之外，許多***還頒布了法規文件，真正將這一項事業納入法制化軌道。就比如英國規定了排水管道應該依據管齡的長短，每隔1-5年就要進行檢查。日本則是規定10年檢查一次，而如果管齡超過30年的，每隔7年檢查一次。廣州水務局目前也在起草法規性文件，對管道的檢測主體、周期和經費等作出規定。除了排水管道之外，廣州的自來水、煤氣（天然氣）管道也已經開始使用CCTV檢測技術。
管道檢測主要分為結構狀況檢測和功能性狀況兩大類
結構性狀況：指的是管道本身的狀況，例如管道接頭、管壁、管基等一系列狀況，該項指標與管道的結構強度和使用壽命密切相關；
功能性狀況：指的是在管道運行過程中出現的狀況，例如管道上集結油脂、管內泥沙沉積等等，它與管道的通水能力有關，通常可以通過管道養護疏通而得到改善，對管道的壽命影響不會太大。

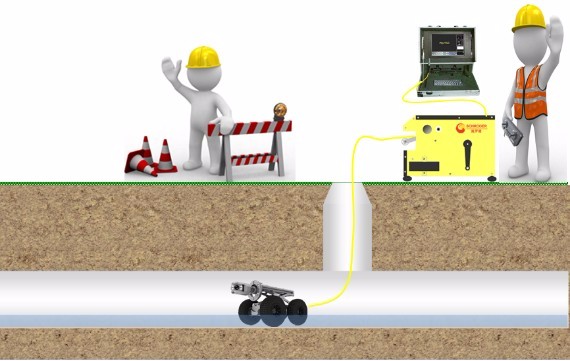

CCTV檢測系統的設備一般包括：
（1）攝影機（2）燈光（3）電線及錄影設備（4）攝影監視器（5）電源控制設備（6）攝影機支架（7）牽引器（8）長度計算器。
一般進行CCTV檢測前需進行管道的清洗工作，去除管道內部的臟物，以保證拍攝到好的視頻錄像。現今，管道的清洗都采用高壓清洗車進行。清洗車將管內的淤泥、沉積沙及污物等清除并將管內表面清洗干凈，最后在用清洗車的真空泵將匯集井內的淤泥等吸除干凈。而CCTV機器人檢測作業時，通常是從上向下游方向進行工作。當管內污水超過管徑的20%時，通常需要對管道進行封堵、抽水。如今國外一般都采用橡皮氣囊進行豐富，這種方法施工速度快，而且經濟可靠。
